3.1 流量比Qb/Qの影響
A壁面圧力分布 (END/3)

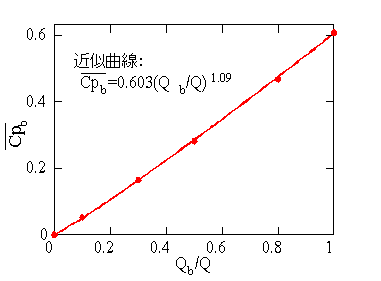

図6 流量比Qb/Qと十分下流でのbleedingによる圧力損失の関係
 図6にQb/Qの関係を示す。図より、Qb/Qの増加に伴いは単調増加している。両者の関係は指数関数曲線にて示すことができる。しかし、かなり1次式に近い。Qb/Qbleeding内の流速は比例関係であるので、収縮部とbleeding内の流れの衝突によるエネルギー損失も比例するものと考えられる。しかし、流れ場はQb/Qにより渦の発生の様子など大きく異なるため、Qb/Qの関係は1次式から僅かにずれたものと考えられる。
