３．収縮部下流における流れ場と壁面圧力分布の数値解析結果および考察

３．１　流量比Qb/Qの影響 　　　　�@流れ場 　　　　�A壁面圧力分布	３．３　管径比の影響 　　　　�@流れ場 　　　　�A壁面圧力分布
３．２　bleeding位置と再付着点との位置関係による影響 　　　　�@流れ場 　　　　�A壁面圧力分布	３．４　レイノルズ数による流れ場及び壁面圧力分布の相似性

３．２　bleeding位置と再付着点との位置関係による影響

�A壁面圧力分布 (1/2)

・Red=500
・L/(d･Red)=0.04
・d/D=0.5
・Qb/Q=0.5
・B=D/2
・y=2D

と固定して、S/D=5, 10, 15と変化させた。S/D=10におけるbleeding位置はほぼ再付着点近傍である。図９に壁面圧力分布を示す。

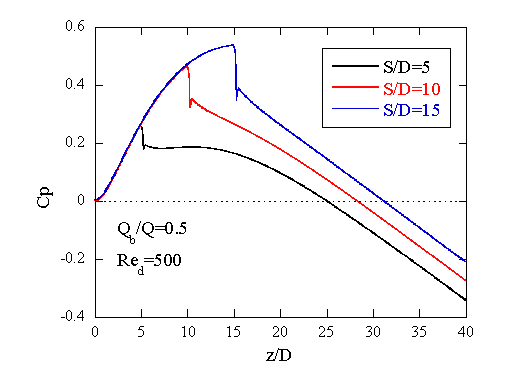

図９　bleeding位置S/Dを変化させたときの壁面圧力分布

　図よりbleeding位置すぐ下流での壁面圧力分布に大きな違いが見られる。S/D=5では圧力があまり変化しない領域が存在しその後圧力は減少する。しかし、S/D=15ではほぼ直線的に圧力は減少する。
　さらに、Cp=0の位置はS/Dの増加に伴い下流へと移動している。また、十分下流(z/D=35〜40)での壁面圧力はS/Dの増加に伴って増加している。
　このようにS/DとLrとの位置関係が大きく壁面圧力分布に影響を及ぼしていることが分かる。
