3.収縮部下流における流れ場と壁面圧力分布の数値解析結果および考察


3.1 流量比Qb/Qの影響
    @流れ場
    A壁面圧力分布
3.3 管径比の影響
    @流れ場
    A壁面圧力分布
3.2 bleeding位置と再付着点との位置関係による影響
    @流れ場
    A壁面圧力分布
3.4 レイノルズ数による流れ場および壁面圧力分布の相似性

3.4 Redによる流れ場および壁面圧力分布の相似性 (2/3)

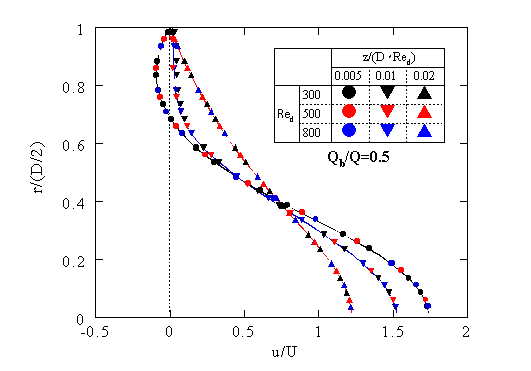

図17 Redを変化させて収縮部下流z/(DRed)における速度分布

 図16の比較をより明確化するために、図17に各Redz/(DRed)=0.005, 0.01, 0.02における速度分布を示す。z/(DRed)=0.01bleeding中心位置に相当する。縦軸は管中心からの距離rを下流管半径(D/2)で、横軸は位置rにおけるz方向速度uを収縮部内平均流速Uで除して無次元化している。
 各z/(DRed)における速度分布のRedによる違いはほとんどないが、z/(DRed)=0.01の場合のRed=300のデータは、r/(D/2)=1付近で僅かにずれが見られる。この要因は、低レイノルズ数における一様流からの速度の発達の特殊性が考えられる。この詳細は資料2にて示す。
 しかしながら、全体的に一致していると言える。
