bleeding位置が再付着点に対してとのような位置関係になっているかが、流れ場に大きく影響を及ぼしているだろうと推測される。図7の収縮部形状条件のもとで、
と固定して、図8にbleeding位置S/Dを変化させた場合の流れ場を示す。
- Qb/Q=0.5
- y=2D

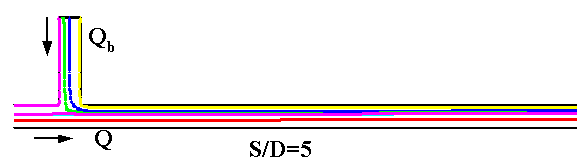

図8 bleeding位置S/Dを変化させた場合の収縮部下流の流れ場
(Qb/Q=0.5, Red=500, d/D=0.5, L/(d・Red)=0.04) 静止画で表示
- S/D=5の場合、bleedingからの流れの一部(ピンク)は上流へと逆流している。収縮部からの流れ(赤、水色)は管壁へと再付着することはない。
- S/D=10の場合、bleedingからの流れはすべて逆流せずに下流へと流れている。収縮部からの流れ(水色)はbleedingの上流側のエッジへと再付着している。図7のbleedingが無い場合のLrよりは短くなっており、強制的に再付着したものと考えられる。
- S/D=15の場合、bleedingからの流れはすべて下流へと流れている。収縮部からの流れは図7の再付着位置とほぼ同じとなっている。つまり、収縮部下流のはく離流れとbleedingによる流れは全く切り離された状態となり、両者とも影響を及ばさない。
