３．収縮部下流における流れ場と壁面圧力分布の数値解析結果および考察

３．４　Re_dによる流れ場および壁面圧力分布の相似性 (END/3)

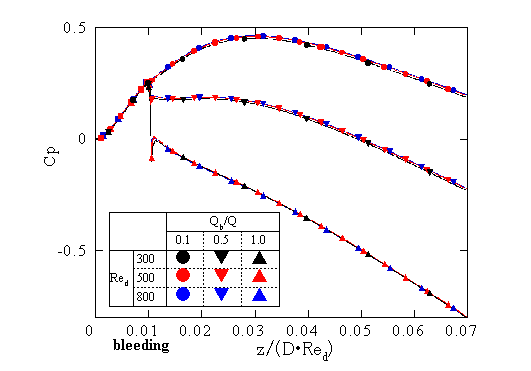

図１８　相似パラメータを合わせてRedを変化させたときの収縮部下流の壁面圧力分布

　図１８に、相似パラメータを合わせてRe_dを変化させたときの収縮部下流の壁面圧力分布を３種類の流量比Q_b/Qにおいて比較した。各Q_b/Qの壁面圧力分布のRe_dによる違いはあまり見られない。しかしながら、Re_d=300のQ_b/Q=0.1および0.5の値は収縮部下流にて、他のRe_dの値よりも僅かに小さい。これは図１７の速度分布に見られた違いによる要因と同じと考えられる。しかし、その差は僅かであり、Q_b/Q=1.0においてはRe_dによる違いはない。

　故に、相似パラメータを合わせることにより、bleedingを伴う収縮部下流の流れ場及び壁面圧力分布は相似となり、Re_dによる影響をまとめることができる。
